(disponible por separado en Windowo) en pared de aislamiento exterior con aislamiento.
es de 150 mm (si elige el art. BS100), o de 180 mm (si elige el art. BS100PLUS).
Características técnicas Placa fijación Blindy
Placa de chapa de 40/10 de espesor protegida por cataforesis negra.

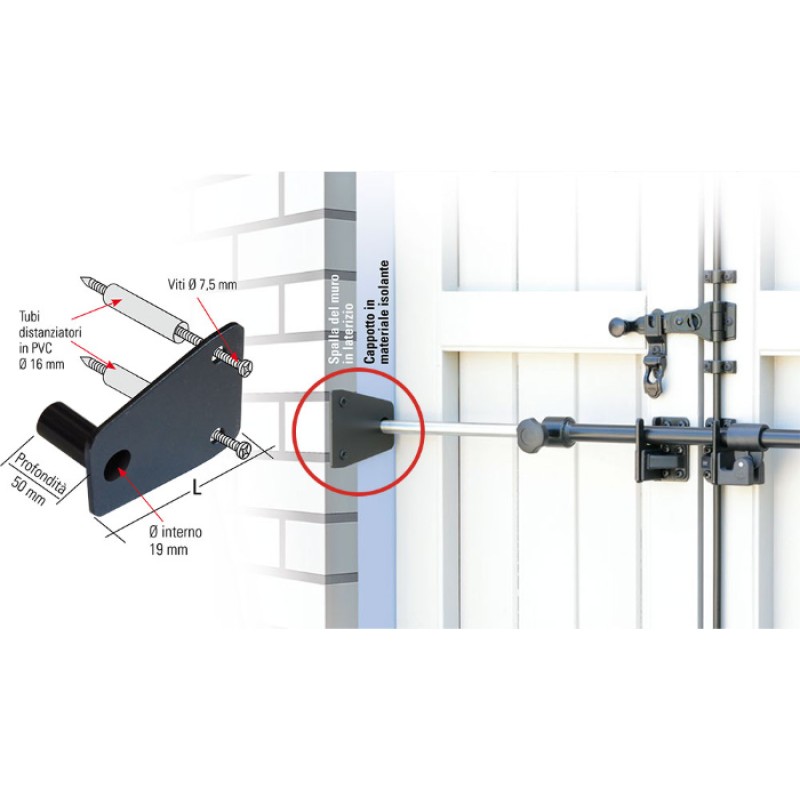

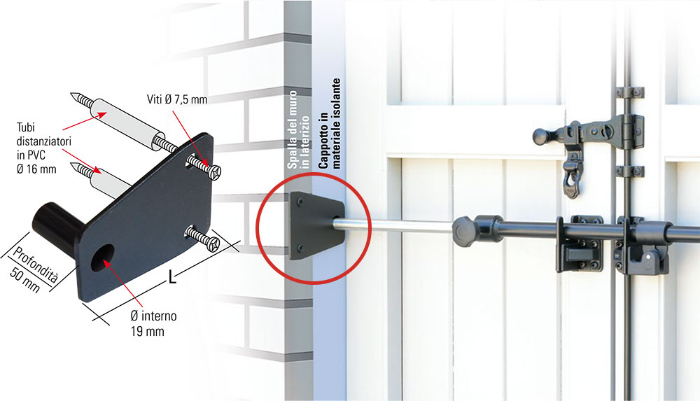

BS100 y BS100 PLUS : placa de fijación para BLINDY SBARRA en paredes exteriores de aislamiento con aislamiento.
En los casos en que el revestimiento externo esté presente en el lado externo de la casa, es necesario montar Blindy Sbarra con este tipo de placa. De lo contrario, la barra iría al interior del aislamiento en lugar de a la pared, con el consiguiente problema de estanqueidad.
La placa de fijación le permite anclarse en la pared de ladrillo y resolver el problema.

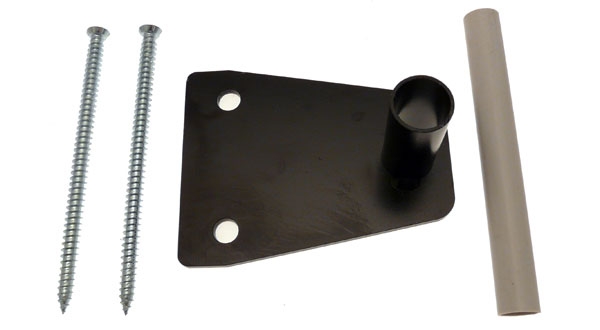

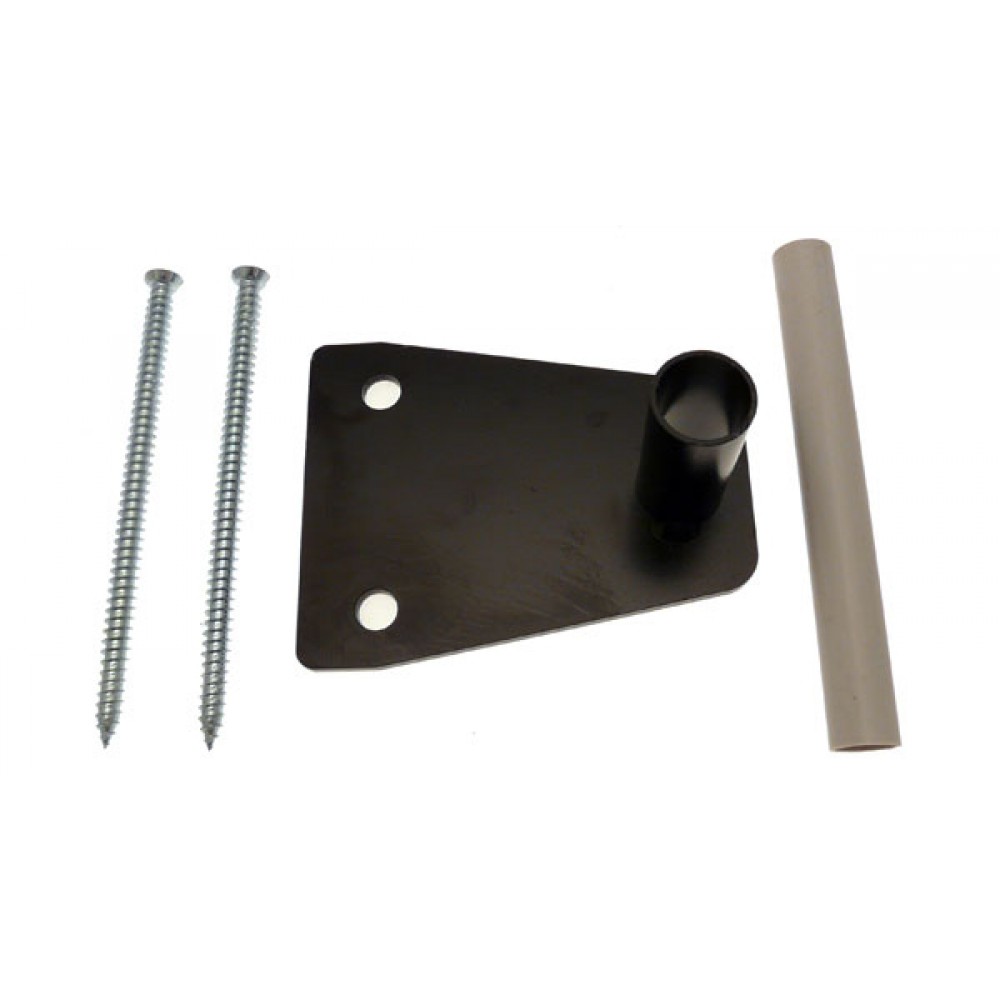

Cada paquete contiene:

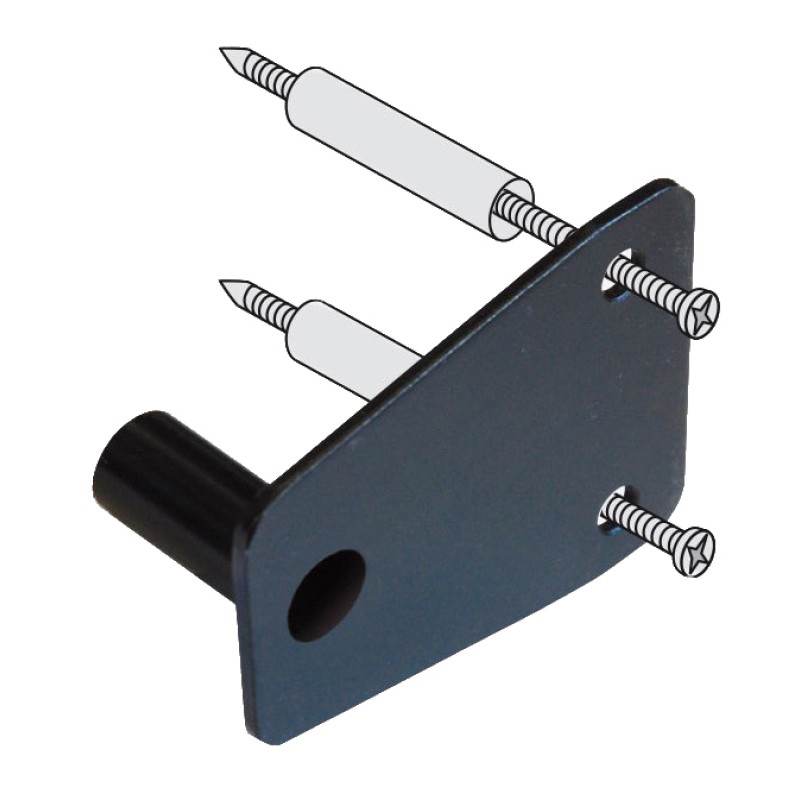

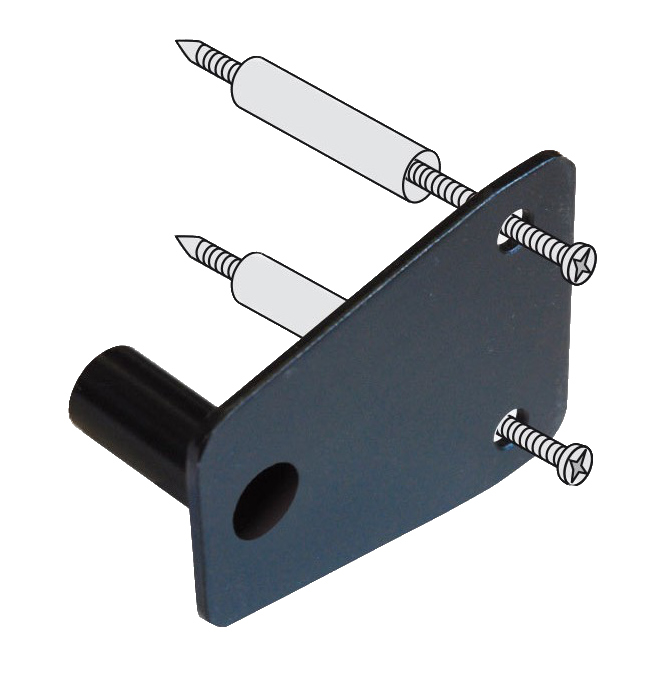

- n ° 1 placa en chapa de 4 mm de espesor, protegida por cataforesis negra, completa con tubo de 50 mm de profundidad (Ø interno 19 mm);
- n ° 2 tornillos autorroscantes Ø0,75 mm x longitud 150 mm (art. BS100) o 180 mm (art. BS100PLUS) para montaje en pared (perforar un orificio de Ø6 mm);
- n° 1 tubo de PVC Ø16 x 1,5 de 130mm (a cortar a medida obteniendo dos piezas).
Esta placa también se aplica para triple bloqueo de seguridad en el acoplamiento de la pared de la barra superior. Particularmente utilizado en contraventanas y contraventanas.
¿Qué longitud de tornillo elegir?
- Se crearon 2 artículos diferentes en función del ancho del aislamiento : BS100 para aislamiento con un espesor de 150 mm y BS100PLUS para aislamiento con un espesor de 190 mm;
- Le recomendamos que mida la distancia entre la unidad montada y el punto donde se perforarán los orificios de fijación cuando esté cerrada (persiana) cerrada;
- Con base en esta medida, elija la placa de longitud correcta;
- La placa, de 40/10 de espesor, proporcionará la misma capacidad que si la Blindy Bar estuviera anclada directamente a la pared.
NOTA: Para completar su compra, considere pedir los otros accesorios Blindy (que se pueden comprar por separado en Windowo).
