Chiaroscuro SL 80 230Vac - Kit Automatización - Motor para Persianas Correderas - Max 160Kg
Chiaroscuro SL 80 230Vac (ex Chiaroscuro Slide 80) es un motor para persianas correderas con alimentación 110 ÷ 230 Vac - Peso máximo total 160 Kg - Fuerza 80 N.
Chiaroscuro SL80 es un automatismo para persianas adecuado para accionar contraventanas correderas de pared exterior. Gracias a su bajo perfil de tan solo 38mm. también es perfecto para integrarse en ventanas existentes.
Kit Slide SL 80 Claroscuro: ¿qué incluye?
Motor para persianas correderas con placa para rieles con ranura interna max 15mm - Piezas: 1;
Correa T5H10 - Metros: 10;
Soporte de arrastre recto - Piezas: 2;
Tensor con piñón loco de transmisión - Piezas: 1;
Manual de uso y mantenimiento.
SL80 Chiaroscuro es el motor para persianas compacto y versátil
Slide SL 80 Chiaroscuro es la solución ideal para la comodidad y practicidad de la vida en el hogar.
Las ventajas del motor Claroscuro SL-80 para persianas correderas
Cómodo: sin frío, lluvia y viento en invierno ni calor y mosquitos en verano, las puertas se cierran apretando un botón dentro de la casa sin necesidad de abrir las ventanas.
Ultracompacto: recomendado para instalaciones con espacio limitado.
Seguro: gracias al motor irreversible de 230V.
Práctico: diseñado para encajar perfectamente en sistemas con cubierta y riel de aluminio.
Unidad de control integrada: sistema de autoaprendizaje. Unidad de control de movimiento automático que se puede integrar completamente con todos los sistemas domóticos; cumple con los requisitos de seguridad en caso de impacto y permite el movimiento con escenarios parcialmente cerrados o paradas intermedias con un simple clic.
Este motor también se puede comprar en Windowo en la versión Slide 80 24V .
Modelo
SL 80 (anteriormente Slide 80)
Fuente de alimentación del motor
110 ÷ 230 Vca
Peso total máx.
160 kg
luz máxima
300 cm
Velocidad
10 cm/s
Doble aislamiento eléctrico
Sí
Absorción media
~ 0,18 ÷ 0,08A
Fuerza
80 No
ciclo de trabajo
10 ciclos/hora
Ruido
50dB
Grado de protección
IP56
Irreversible
Sí
cerradura electrica
Sí
Dimensiones
200x54x38mm
Longitud del cable de alimentación
1,5 m
Carrera máxima
7,5 m
Fuerza máxima de empuje y tracción
145 No

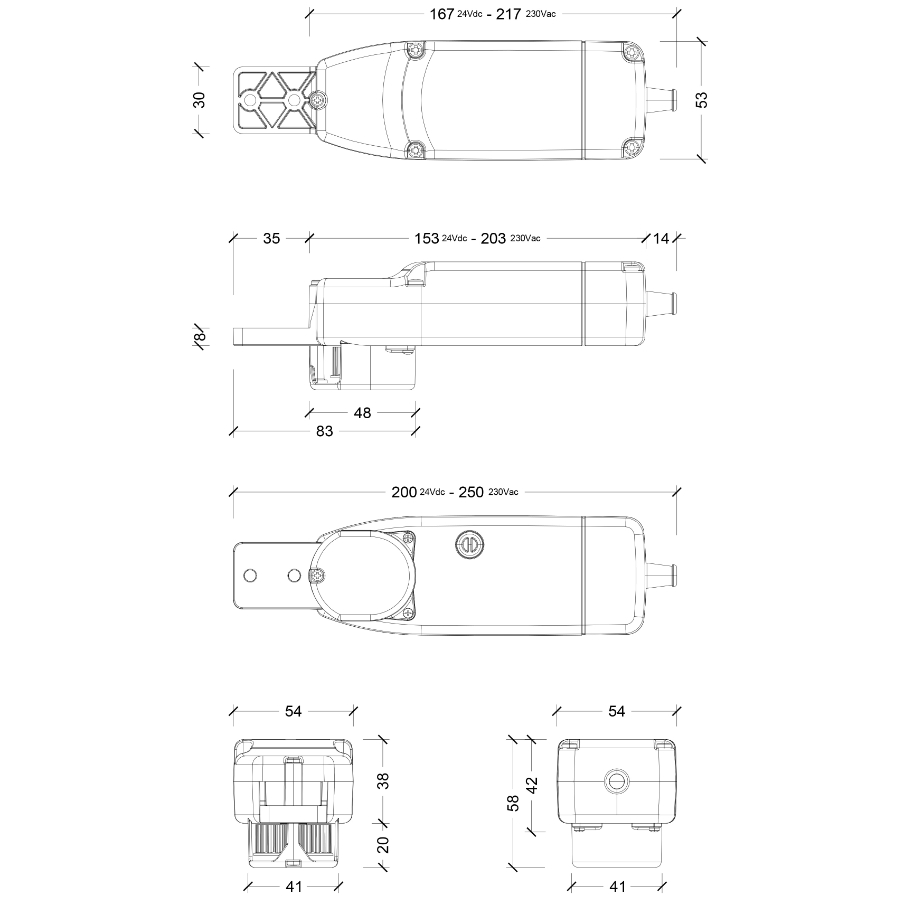

Comprobación de las dimensiones generales del automatismo de persiana
Verifique que el compartimiento de la carcasa del motor o el espacio más allá de la guía sea suficiente para instalar el producto, de lo contrario, la instalación del artículo disminuirá el recorrido de la hoja.
Manual de instrucciones del motor Slide 80 Claroscuro
Recomendamos la lectura del " Manual de Instrucciones de la Diapositiva 80 ", que puede encontrar en formato PDF haciendo clic en "Documentos", en la parte superior de esta hoja.
En este manual puede encontrar la guía para la instalación del motor , dividida a su vez en las siguientes fases:
Fijación del motor en el riel;
Apertura de la abrazadera e inserción del motor en la pista;
Posicionamiento y sujeción de la correa;
Finalización de la instalación mecánica del sistema deslizante;
