Slide 80 24Vdc Chiaroscuro - Kit Automatización para Persianas Correderas - Max 160Kg
Slide 80 24Vdc Chiaroscuro con alimentador 24 Vdc - Peso total máx 160 Kg - Fuerza 80 N.
El
automatismo SL80 24V Chiaroscuro está diseñado para accionar persianas correderas instaladas en el exterior de la pared. Gracias al perfil bajo de 38 mm, también se puede integrar en ventanas existentes.
¿Qué incluye el Kit Automatización Persiana Chiaroscuro Slide 80 24Vdc?
- Motor con placa de carril con ranura interna max 15mm - Piezas: 1;
- Correa T5H10 - Metros: 10;
- Soporte de arrastre recto - Piezas: 2;
- Tensor con piñón loco de transmisión - Piezas: 1;
- Manual de uso y mantenimiento.
Automatización compacta y versátil para persianas
La solución ideal para la comodidad y la practicidad de la vida en el hogar.
Cómodo: sin frío, lluvia y viento en invierno ni calor y mosquitos en verano, las puertas se cierran apretando un botón dentro de la casa sin necesidad de abrir las ventanas.
Ultracompacto: recomendado para instalaciones con espacio limitado.
Seguro: gracias al motor irreversible de 24V.
Práctico: diseñado para encajar perfectamente en sistemas con cubierta y riel de aluminio.
Unidad de control integrada: sistema de autoaprendizaje. Unidad de control de movimiento automático que se puede integrar completamente con todos los sistemas domóticos; cumple con los requisitos de seguridad en caso de impacto y permite el movimiento con escenarios parcialmente cerrados o paradas intermedias con un simple clic.
Es posible comprar el
motor Chiaroscuro SL 80 230V por separado en Windowo y también puede encontrar la útil
fuente de alimentación de entrada de 230Vac y salida de 24Vdc .
| Modelo |
Diapositivas 80 |
| Fuente de alimentación del motor |
24 V CC |
| Peso total máx. |
160 kg |
| luz máxima |
300 cm |
| Velocidad |
10 cm/s |
| Potencia del motor |
40W |
| Absorción media |
0.8A |
| Fuerza |
80 No |
| ciclo de trabajo |
10 ciclos/hora |
| Ruido |
50dB |
| Grado de protección |
IP56 |
| Irreversible |
Sí |
| cerradura electrica |
Sí |

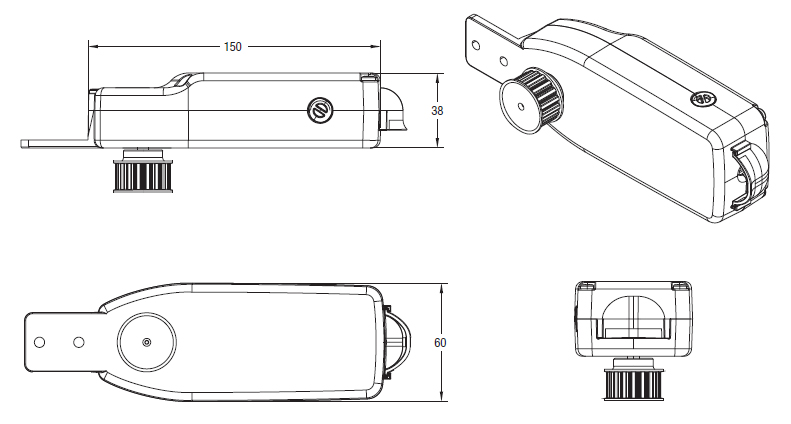

| Dimensiones |
150x50x38mm |
| Longitud del cable de alimentación |
1,5 m |
| Carrera máxima |
7,5 m |
| Fuerza máxima de empuje y tracción |
145 No |

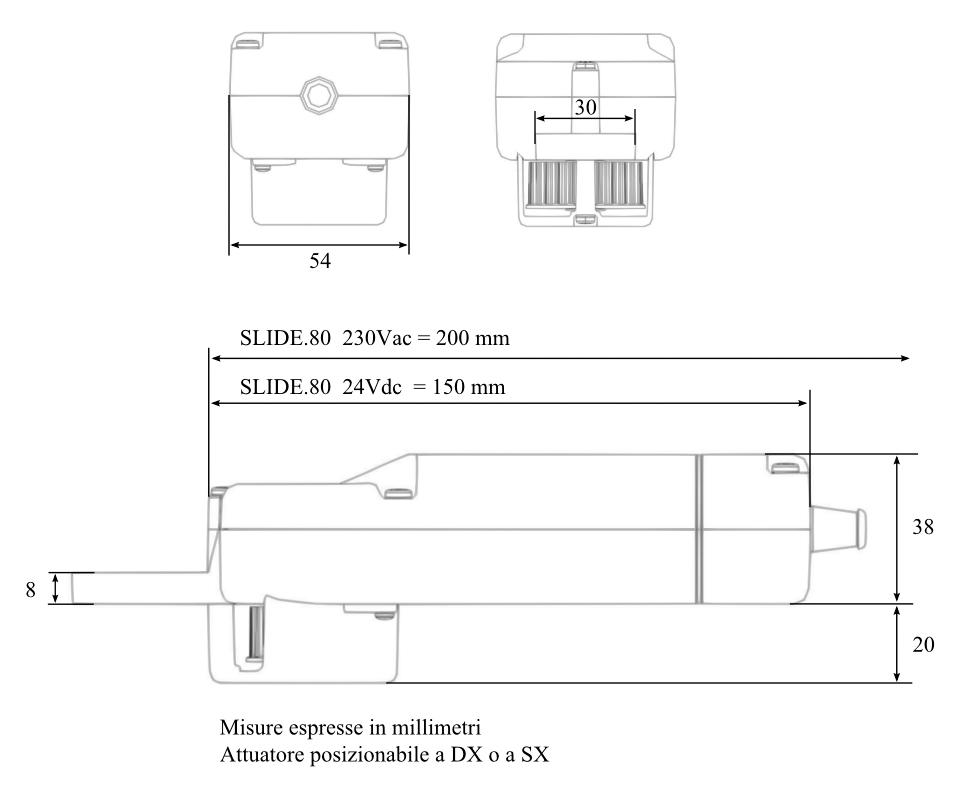

Comprobando las dimensiones
Verifique que el compartimiento de la carcasa del motor o el espacio más allá de la guía sea suficiente para instalar el producto, de lo contrario, la instalación del artículo disminuirá el recorrido de la hoja.
Guía para instalar el kit de automatización de persianas correderas
Recomendamos la lectura del "Manual de Instrucciones de la Diapositiva 80", que puede encontrar en formato PDF haciendo clic en "Documentos", en la parte superior de esta hoja.
En este manual puede encontrar la
guía para la instalación del motor , dividida a su vez en las siguientes fases:
- Fijación del motor en el riel;
- Apertura de la abrazadera e inserción del motor en la pista;
- Posicionamiento y sujeción del cinturón;
- Finalización de la instalación mecánica del sistema deslizante;
- Fijación del estribo de tracción a la hoja.
