Max Ultraflex UCS 230Vac - Actuador Lineal con Vástago 450N ( 350N para carrera 500mm )

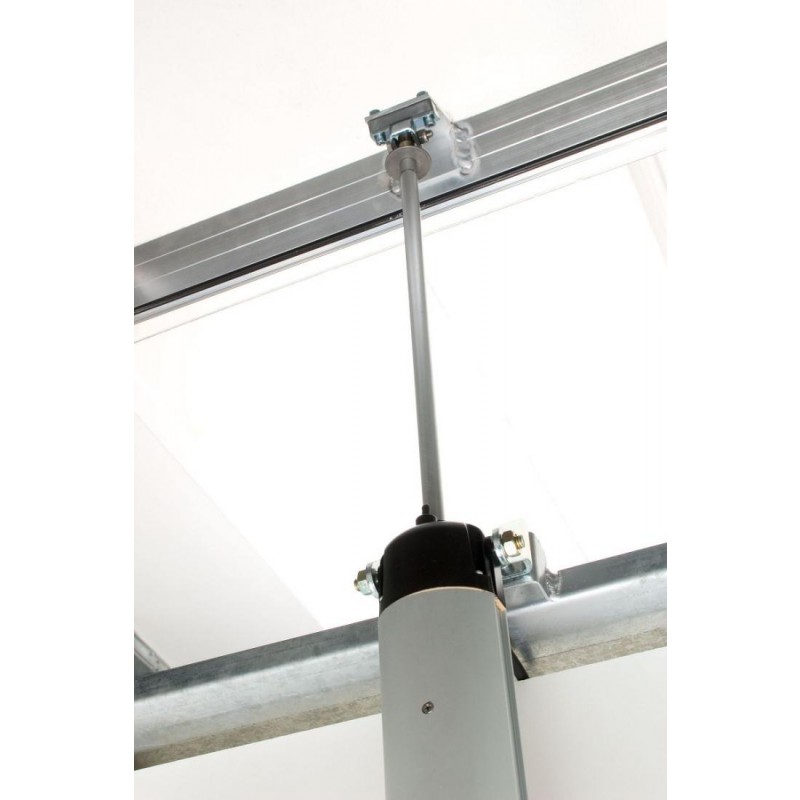

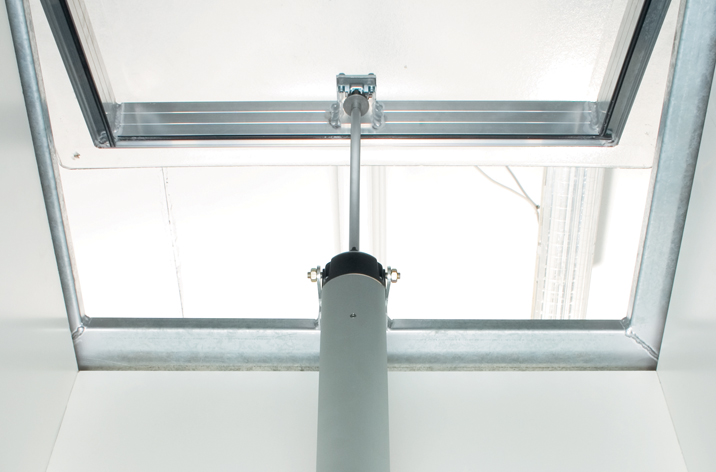

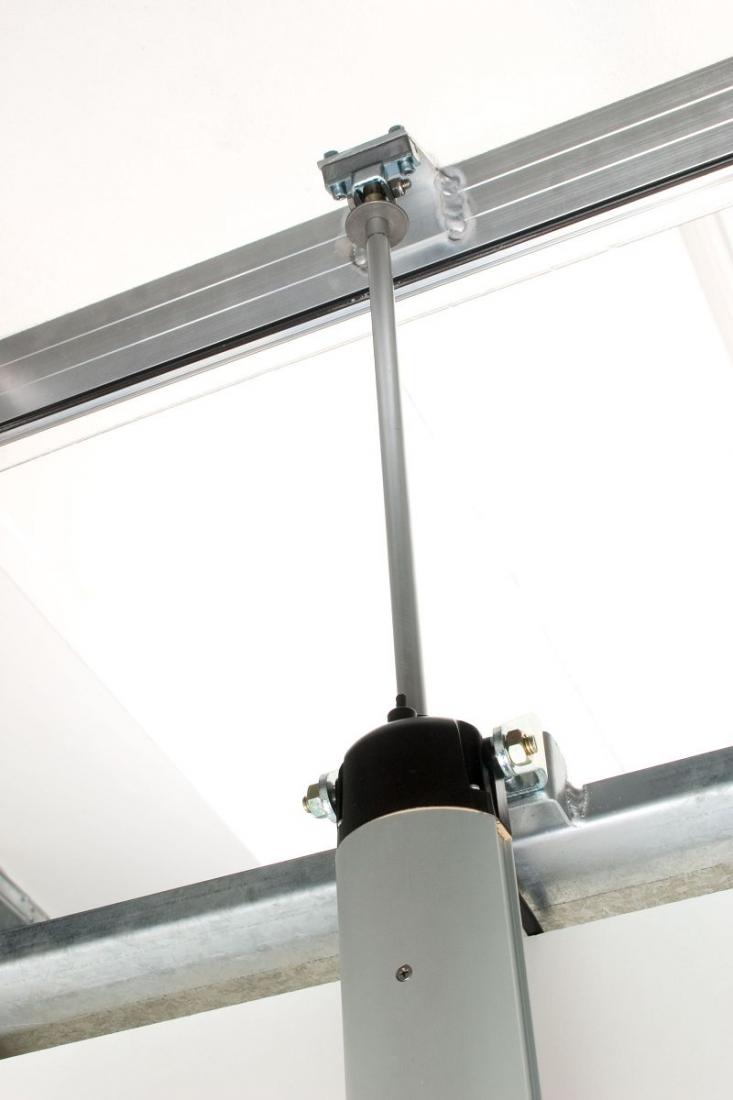

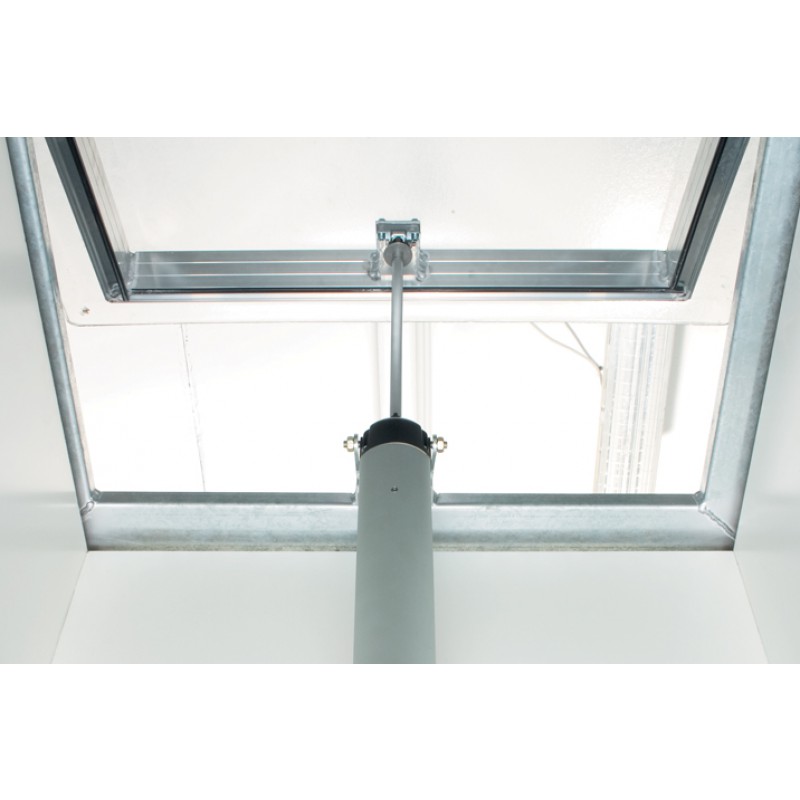

Max Ultraflex es ideal para su aplicación en ventanas y domos con bisagras superiores
- Carrera (a elegir entre): 180 - 300 - 500 mm.
- Color (a elegir entre): plata anodizado o marrón oscuro anodizado.

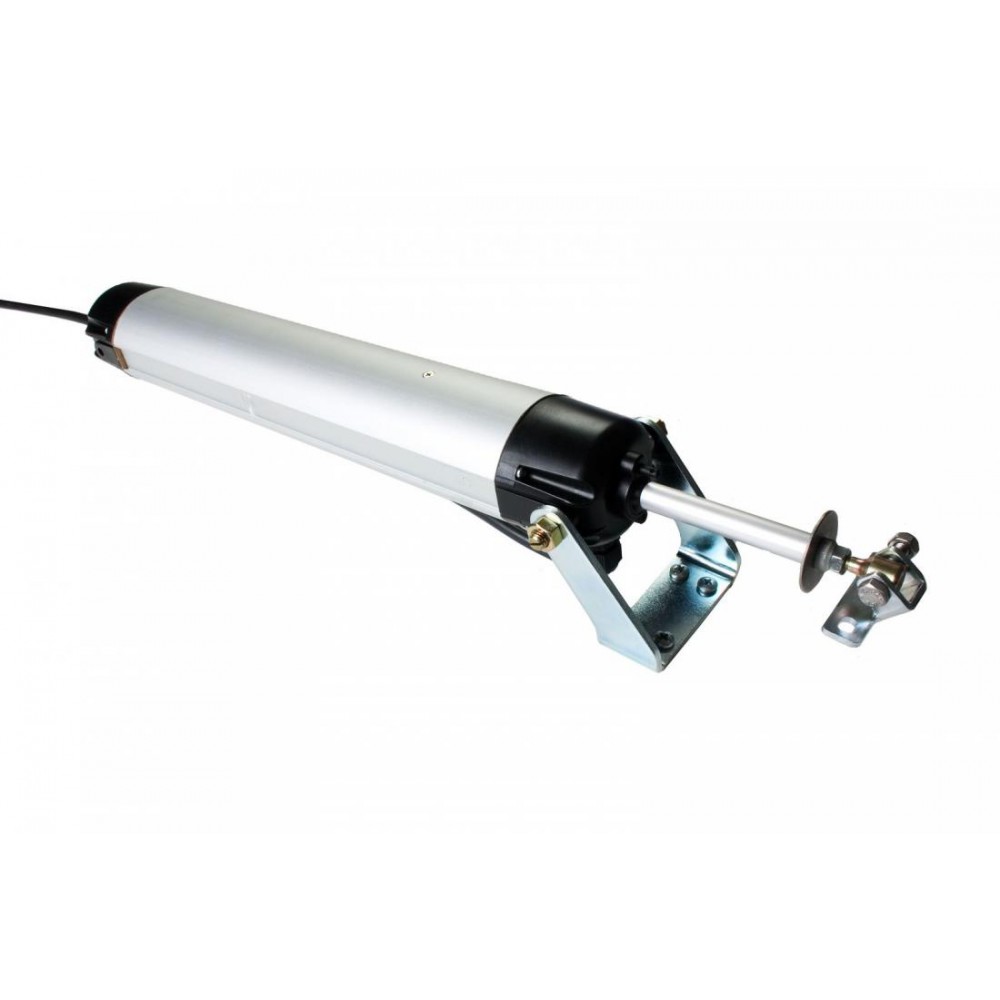

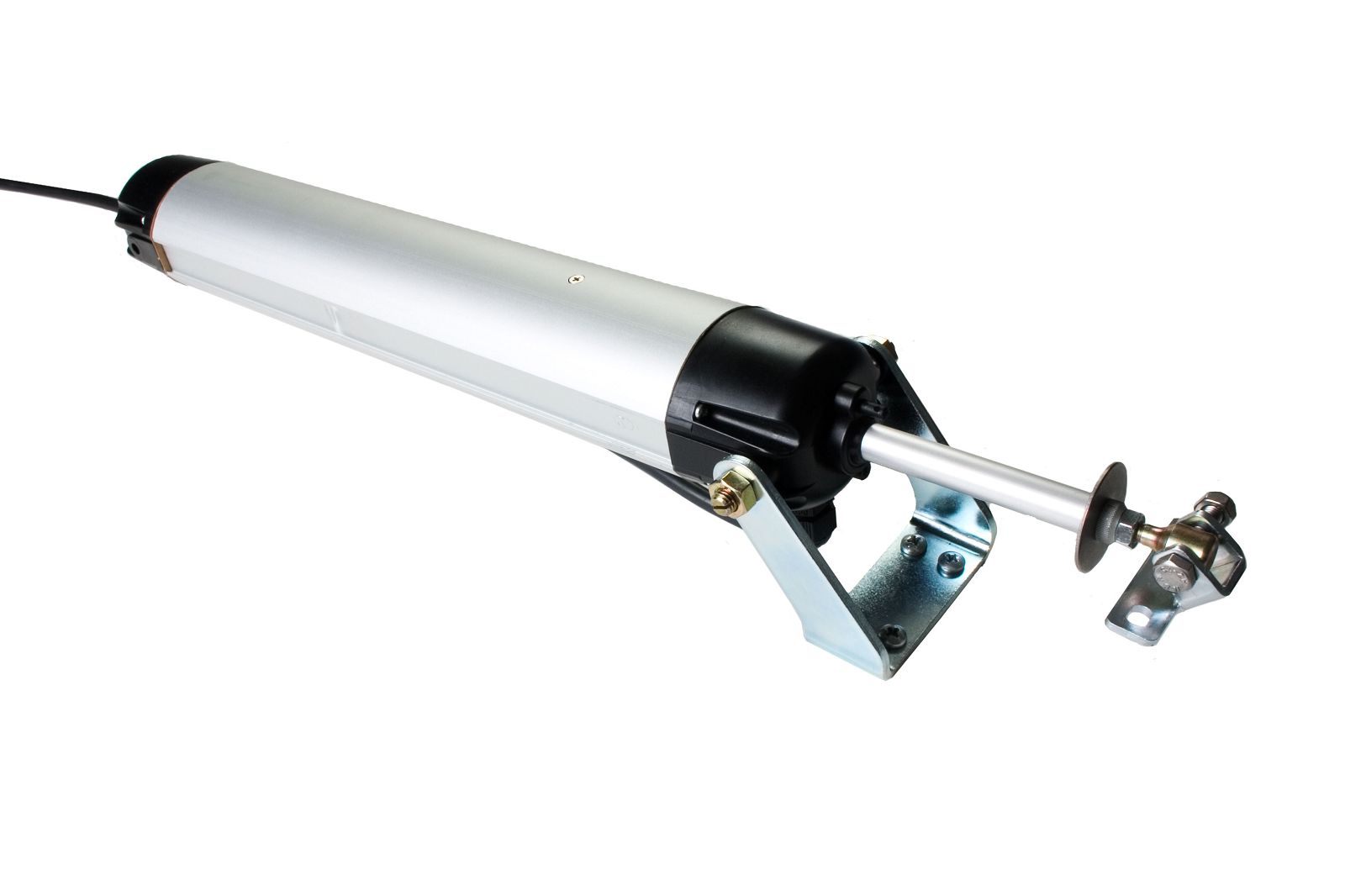

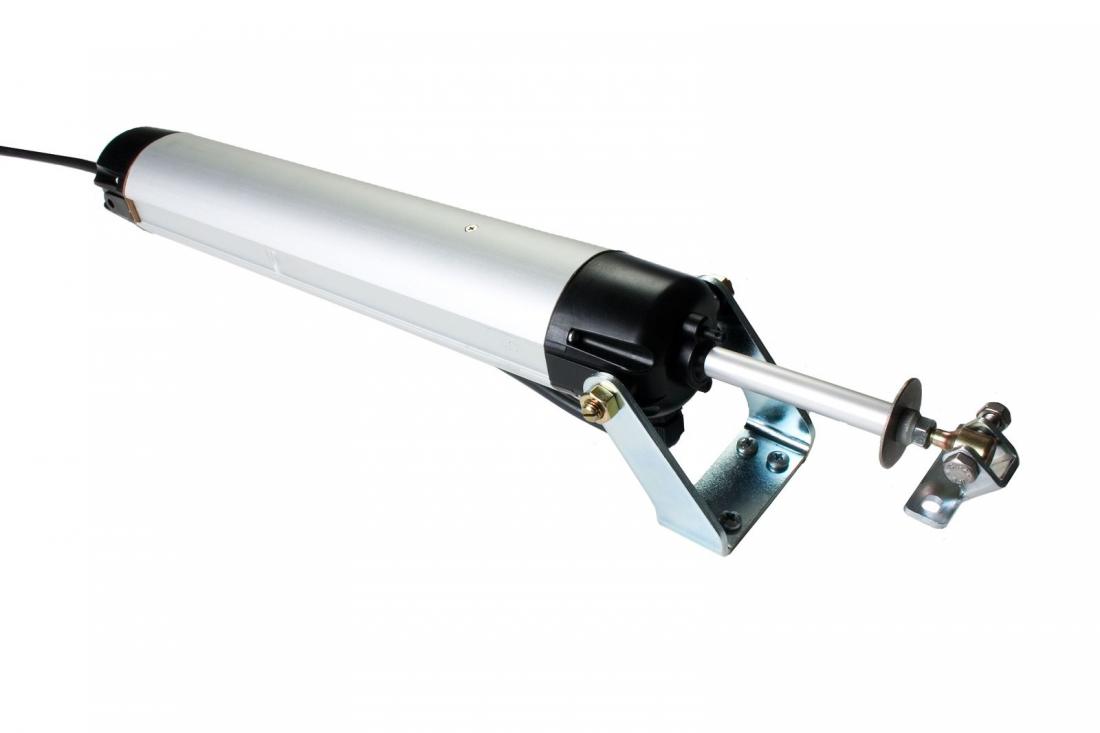

Actuador lineal eléctrico Max Ultraflex Control Systems
Con transmisión de movimiento de vástago rígido, carrera de 180, 300 mm o 500 mm con soporte fijo. Fuerza 450 N (350 N para carrera 500). Grado de protección IP 65. Alimentación 230 Vac.
Final de carrera con microinterruptores y protección térmica. Se puede conectar en paralelo. Carcasa de aluminio con acabado anodizado.
- Transmisión del movimiento por vástago rígido.

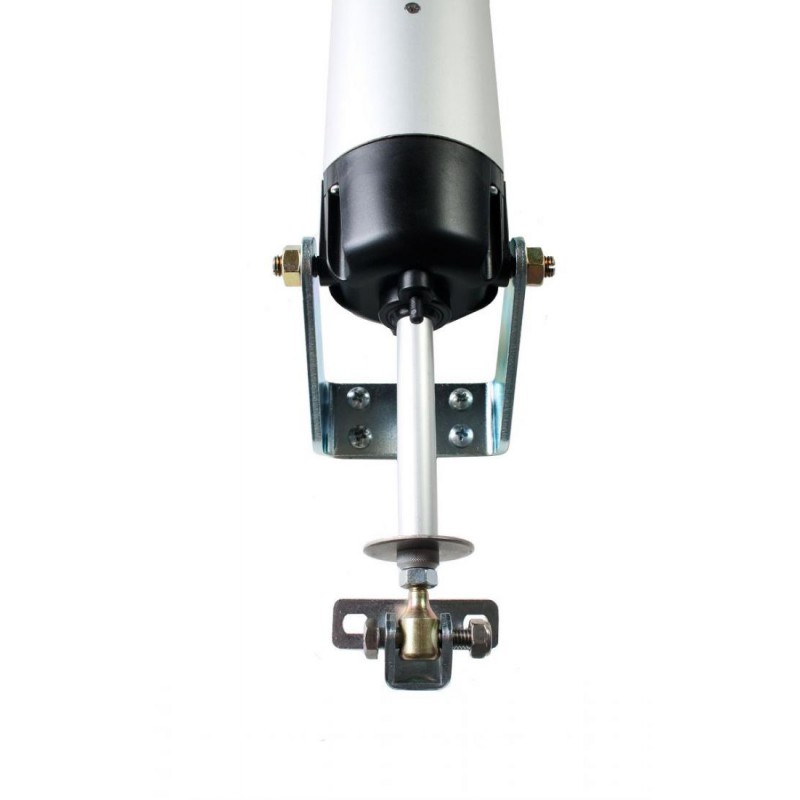

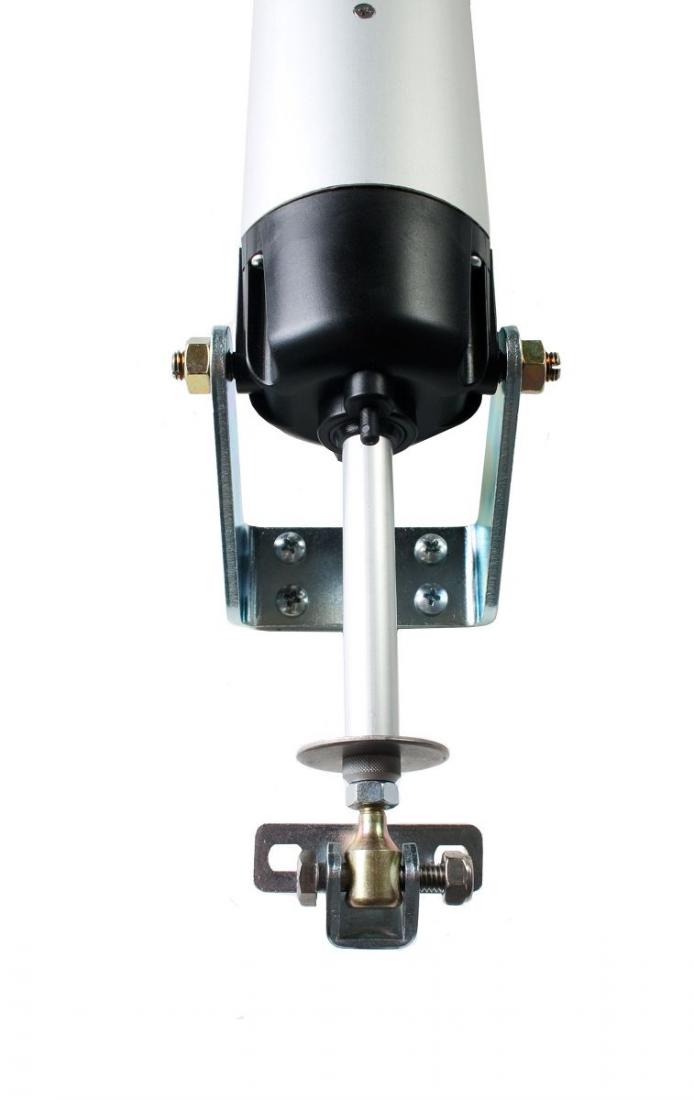

- Equipado con una punta ajustable para facilitar la instalación.
- Soporte fijo incluido en el paquete.
- Se suministra con 1m de cable eléctrico.
- Para facilitar la instalación incluso en presencia de antepechos u otros impedimentos internos, la parte externa del actuador está provista de dos guías de cola de milano dentro de las cuales puede deslizarse un estribo de fijación a lo largo de toda la longitud del perfil, que se debe pedir por separado (cód. 40536W ).
- Doble orificio en el cabezal frontal para mayor versatilidad durante la instalación.
Características técnicas del actuador Max Ultraflex
- ALIMENTACIÓN 230 Vac ±10%;
- CONEXIÓN ELÉCTRICA 3 hilos + tierra;
- CARRERA 180/300/500 mm;
- FUERZA (en empuje y tracción) 450 N (180 mm y 300 mm) / 350 N (500 mm)*;
- VELOCIDAD ~ 20 mm/s;
- ABSORCIÓN (a carga máxima) 0,7 A;
- SE PUEDE CONECTAR EN PARALELO SI;
- FINALES DE CARRERA Microinterruptores;
- PROTECCIÓN Térmica;
- GRADO DE PROTECCIÓN IP 65.
* En caso de instalación en ventanas proyectantes, la fuerza de empuje máxima se reduce a 300N (para carrera de 180 y 300m) y 230N (para carrera de 500mm).
** No apto para instalación en exteriores.
| CÓDIGO |
CARRERA (mm) |
COLOR |
| 41325R |
180 mm |
Plata anodizada |
| 41326S |
180 mm |
Marrón oscuro anodizado |
| 40541N |
300 mm |
Plata anodizada |
| 40542R |
300 mm |
Marrón oscuro anodizado |
| 40614P |
500 mm |
Plata anodizada |
| 40615S |
500 mm |
Marrón oscuro anodizado |

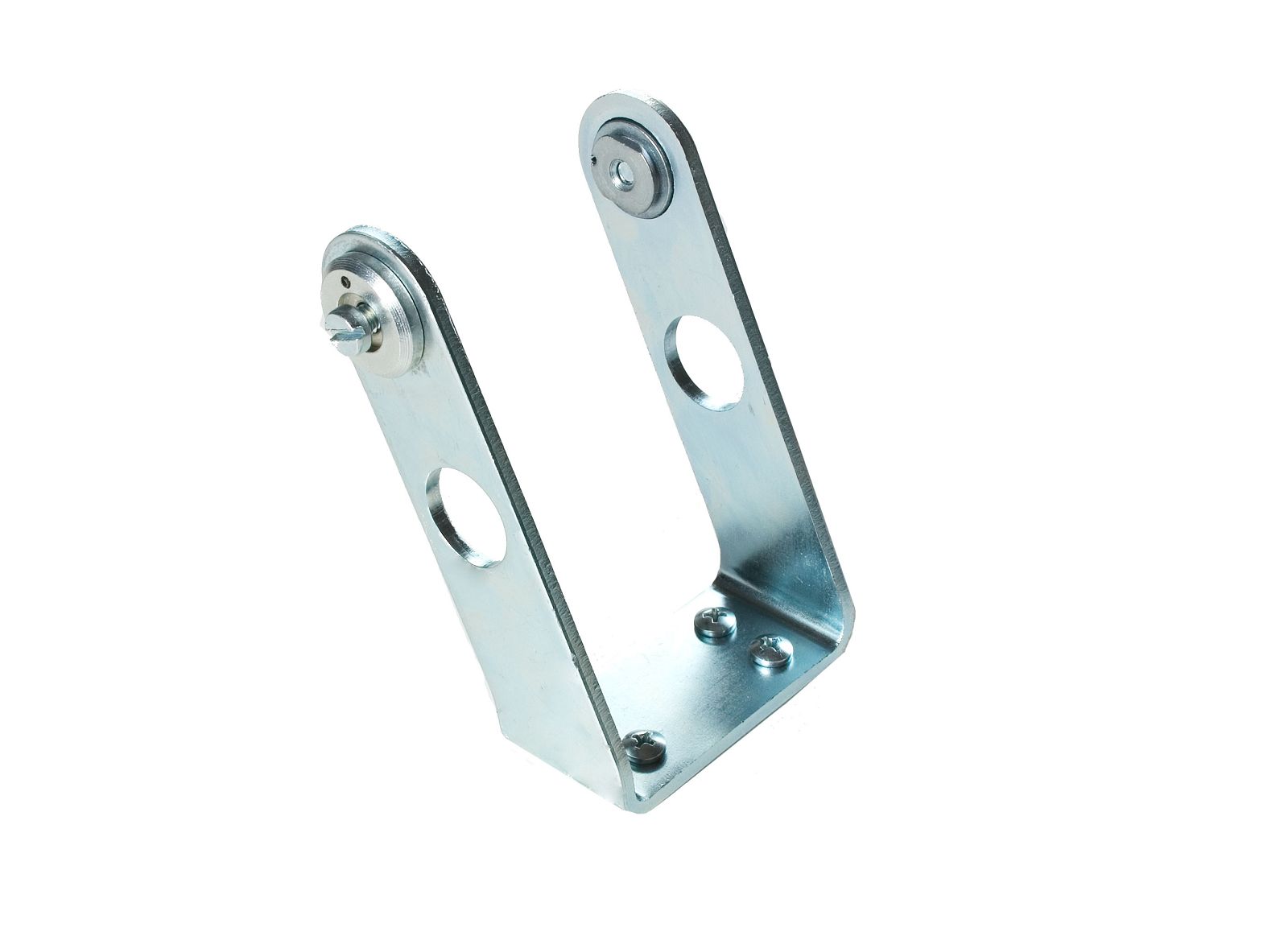

Accesorios suministrados: Solo soporte de extremo de acero galvanizado.
En cambio, el soporte deslizante en acero galvanizado cód. 40536W.
